1. 系统简介

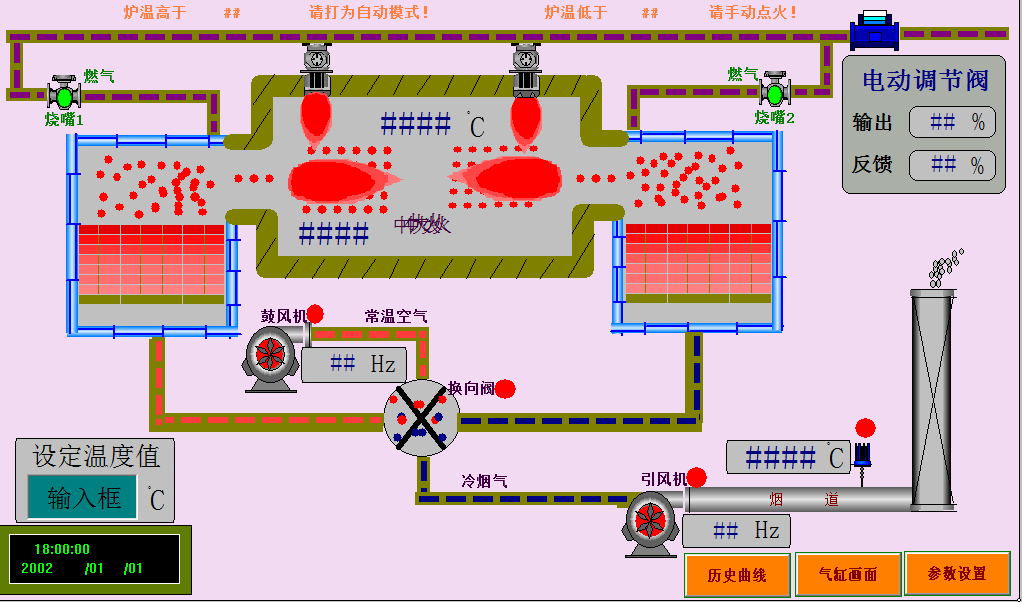

如图所示为锻造炉的基本结构。包括2个烧嘴电磁阀，1个风道换向气缸，1个比例调节阀，1台鼓风机，1台引风机，2个测温热电偶。
系统共有两种控制模式：手动模式和自动模式。
①.手动模式：

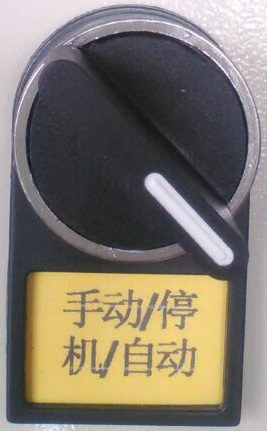

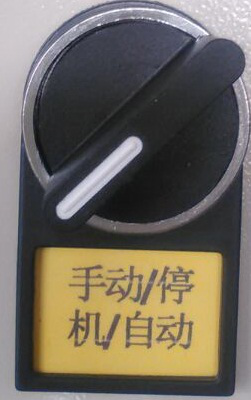

当炉温低于设定值时，监控画面上会有提示，此时应将旋钮打为手动模式

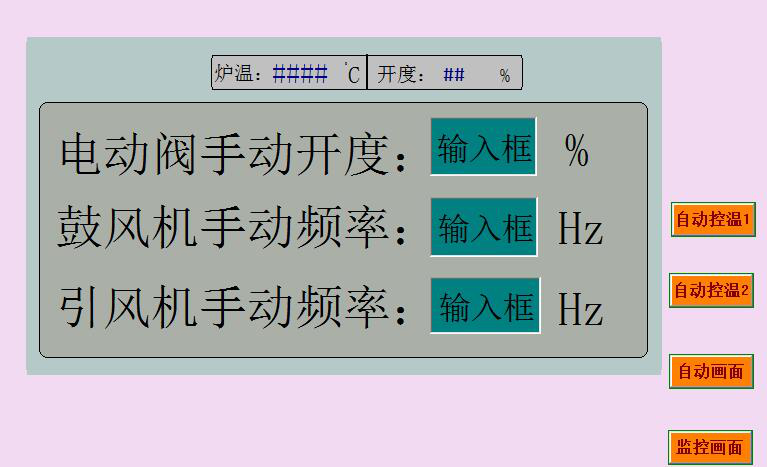

。该模式下，需要手动换向。相应的参数调节界面为
，如下图
电动阀手动开度 设定范围 0-100%
鼓风机手动频率 设定 范围 0-50HZ
引风机手动频率 设定 范围 0-50 HZ
设定 完毕 就可以点火，点火确保炉门开启，有明火，设定完毕 依次按 1,2,3，4 步骤 点火完成。未到 800度 手动换向 确保 炉门开，有明火，按 手动换向旋钮 即可。
②.自动模式：
当炉温高于设定值（一般800度）后，将旋钮打为自动模式
，

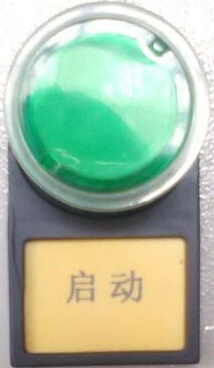

请确保

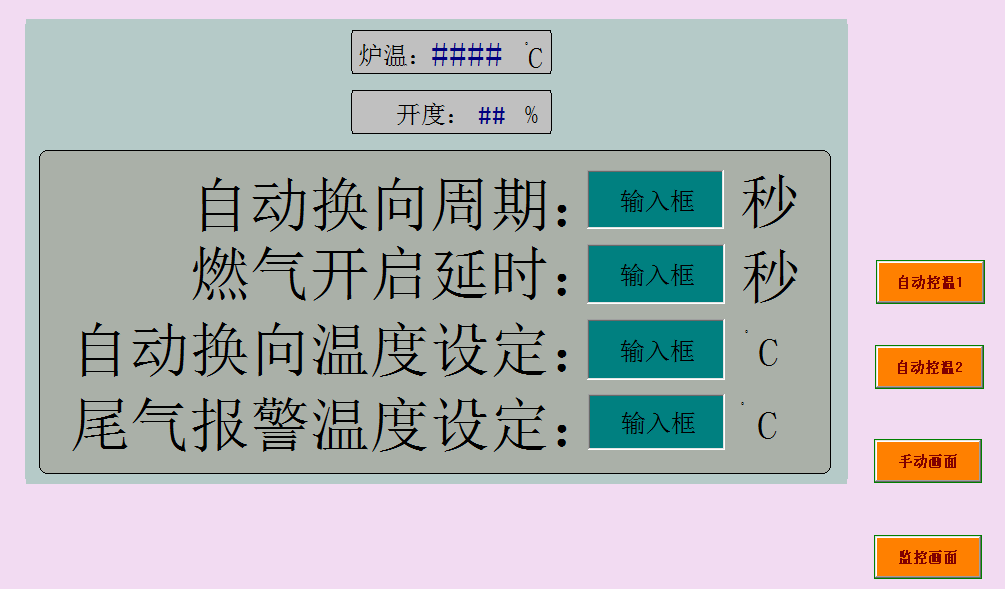

灯是亮的。此时系统进入自动模式运行，会按照相应的参数进行换向和控温。

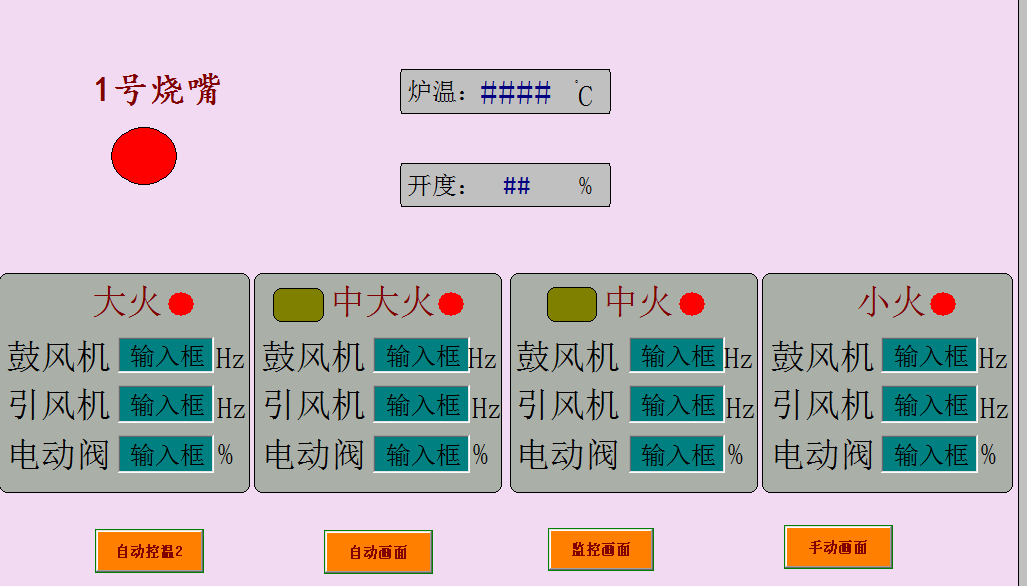

自动分为 4个火段，在任何情况下 都可以 修改鼓风机，引风机，电动阀。的 频路 和 开度 ，温度 到达 哪个火段 上面 红灯会亮
在自动情况下 只在监控画面 设定 温度即可。
